異形PCB板常用的創威PCB分板機型號
異形PCB板顧名思義就是PCB拼板的方式不是直線的，是各種不規則的連接方式來進行拼接的，這種拼板方式對于現在產品的設計及生產有著比V槽更加靈活的作用，所用異形PCB拼板將會應用越來越廣，目前東莞創威共生產研發有四款型號的異形拼板PCB分板機，下邊就逐一的介紹下這四種可分異形PCB板的PCB分板機。
一，氣動沖壓式PCB分板機，CWPE（要選用此型號，需要根據異形PCB拼版來制作一套相關的五金沖切模，然后安裝到氣動沖壓式PCB分板機便可進行分切操作。可一次性分切出一整版的異形PCB板。可分軟板及硬板。此型號為腳輪可移動型分板機。）

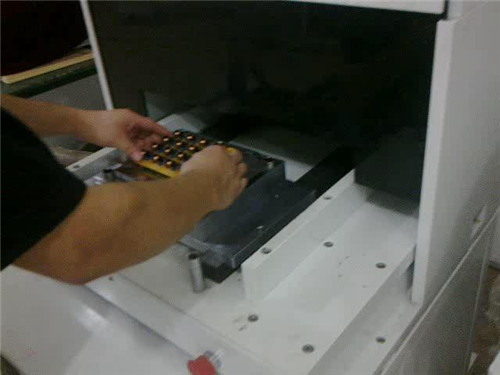

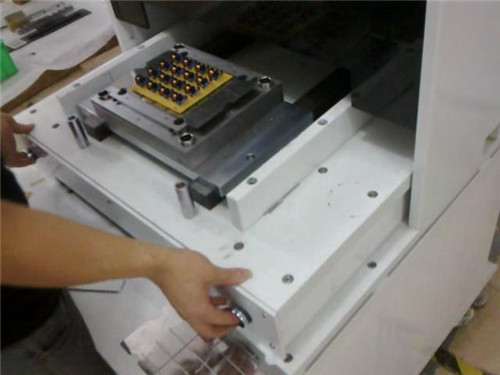

把分板沖模安裝在氣動沖壓式PCB分板機上，把要分切的異形PCB板放于下模對應位置，按啟動開關可進行一次性分板，工作中下模采用自動推拉，減輕勞動強度,更提高安全度，同時取放成品十分方便。
氣動沖壓式PCB分板機應用于：手機，數碼像機，電子配件，電腦，汽車等的電路板批量模切，切割多聯電路板時，能發揮最大效果。電子行業如手機板，內存卡，手機軟線路，HDI（高密度印刷電路板）、FPCB(柔性電路板）和FCCL(柔性覆銅箔層壓板)等分割。對于大批量通槽式PCB基板和軟性線路板（FPC）的分割，效率尤為顯著。
氣動沖壓式PCB分板機，CWPE特點：
1、自動化程度高，操作簡單安全
2、可更換多款模具，且換模方便容易
3、下模自動進出，取放產品方便，成品可落入抽屜
4、將切板時產生的內應力降至最低并且避免錫裂
5、沖切半成品PCB、 FPC效率極高
二，機構沖壓式PCB分板機，CWPL（要選用此型號，需要根據異形PCB拼版來制作一套相關的五金沖切模，然后安裝到機構沖壓式PCB分板機便可進行分切操作。可一次性分切出一整版的異形PCB板。可分軟板及硬板。此型號為桌面型分板機。）
工作原理基本同機構沖壓式PCB分板機，CWPE，區別在于沖切模的動力來源不同，一個是氣動，一個是機構運動；還有是一個屬于桌面型的，另一個是便于移動型的；在選用時可根據工廠廠房及產線等情況來決定選用。

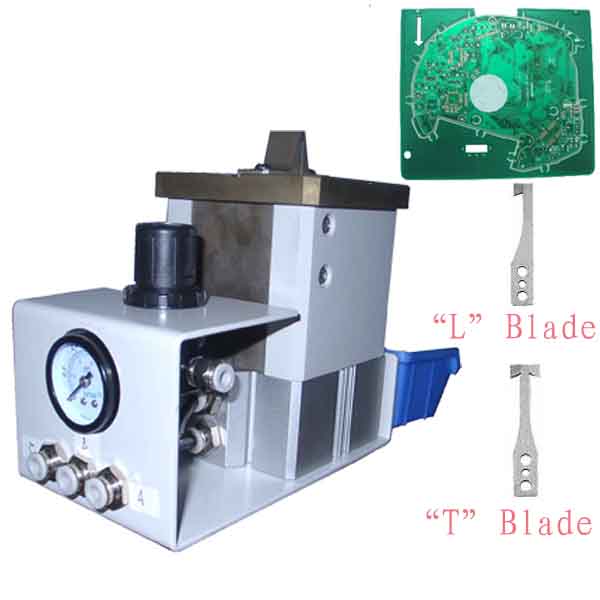

三，氣動鉤刀式PCB分板機，CWV-LT（利于“T”或“L”型鉤刀刀片沖切來進行分切，當客戶需要分切異形PCB板的型號及數量不多時可選用此種方式，具有較高的經濟性。）
鉤刀PCB分板機
氣動鉤刀式PCB分板機，CWV-LT特點：
1，全氣動控制，操作簡單
2，適合分切各種PCB連接點
3，鉤刀式工作，鉤刀之外形可訂做
4，替換鉤刀方便快捷
5，體積小，不損傷基板及基板上之零件

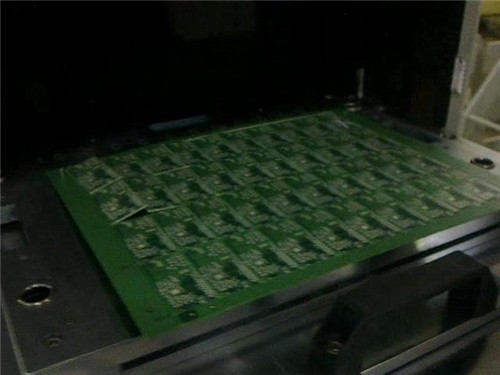

四，銑刀式PCB分板機，視覺全自動PCB分板機，CW-F01（相關型號中，自動化程度最高，價位也相對較高些，綜合說是具有較高的性價比的，適用于客戶的異形PCB拼板型號及數量較多時。）
\
銑刀式PCB分板機，視覺全自動PCB分板機主要是利用銑刀高速運轉將多連片剛性PCB板,按預先編程路徑將之分割開來的設備，克服了以往走刀式和走板式分板機只能直線分割的局限性。
采用銑刀式PCB分板機，視覺全自動PCB分板機來分板，能得到光滑的切割面也能保證產品的安全，此種作業應力最小，對BGA，QFP，即一些細小元件傷害最小，靈活度也非常高。應用范圍：適用于郵票孔連接且不規則的剛性PCB板分割。
