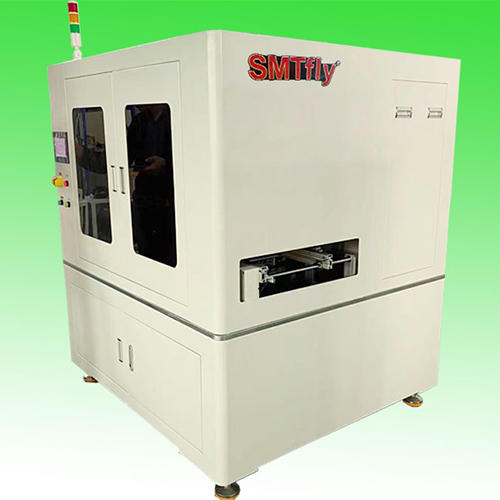

在線分板機，就是應用在車間生產線上與其他自動化設備配合，運用機械手實現無人自動分切pcb板的分板機器。而離線分板機則是可以單獨工作，由人工送板取板的分板設備。但是有一個很重要的區別在于，一般離線分板機都是屬于標準設備，而在線分板機由于要配合其他設備生產故而需要考慮的因素眾多，屬于非標設備。但是也是因?yàn)橐紤]的因素很多，所以其靈活性非常高，可以根據客戶的需求自由更改設計。
在線分板機因?yàn)槠浞菢?biāo)自動化設備的屬性，功能是按企業用戶工藝要求而量身設計、定制的,其操作方便、靈活不單一，功能可按用戶的要求而添加，可更改余地很大。但是一些主要組成部分基本差不多。像科立在線分板機是采用數字彩色ccd相機，實現彩色圖像查找定位，自動找mark點功能。上下料軌道都是采用皮帶輸送，寬度可調，物料取放依靠機械手，重復定位精度在0.02mm左右。關鍵的制動部分采用的是臺達或松下交流伺服電機系統以及臺灣精密研磨級別的絲桿導軌，主軸轉速在2000-60000rpm之間。
分板機通常是指PCB分板機，也就是線路板分板機。分板機被廣泛應用于電子產品制造業。由于傳統的人工折板方式會有很強的應力產生，對產品品質造成嚴重影響，所以人工折板已基本上被機器分板所取代。
分板機可分以下幾種：
1、走刀式分板機
2、沖壓式分板機
3、銑刀式分板機
4、激光分板機
5、鍘刀式分板機。
優缺點：
以上四種分板機的優缺點：
1、走刀式分板機 優點：成本低 缺點：只能進行直線分板。有毛邊。
2、沖壓式分板機 優點：首次投入成本低，速度快。缺點：由于必須專板專模，后期成本高。有應力
3、銑刀式分板機 優點：可進行任意形狀分板，應力很小，切割邊緣無毛邊。缺點：首次成本較大。
4、激光分板機 優點：同時具備銑刀式分板機的優點，并可對PCB板進行微分切，無應力。 缺點：機器價格昂貴。
5、鍘刀式分板機 優點：純氣動(工廠常用氣壓即可),體積小巧(桌面式),出力大,可切任意寬度厚度的鋁基板,性價比高.
特點：
1、本機整體采用無彎曲應力和高鋼性C型結構原理設計。
2、以壓縮空氣為動力處理V-cut連板分板作業。
3、對敏感極高的SMD零件或超波薄PCB可安全分板。
4、分板作業時,無振動發生。
5、氣動式驅動,安靜無噪聲。
6、上下刀具間隙可輕松調整。
7、下刀分YZ兩方向調節。
8、刀具為面角結構設計,可以切割零件幾乎貼近V槽的PCB。
